Podczas montażu wymiennika ciepła płytowego kluczowe znaczenie ma odpowiednie przygotowanie oraz staranne zaplanowanie całego procesu. Po pierwsze, musimy zadbać o to, by wszystkie niezbędne materiały znajdowały się pod ręką. Nie zapominajmy zatem o wymienniku ciepła, odpowiednich rurach – najlepiej miedzianych lub ze stali nierdzewnej, uszczelkach, zaworach oraz narzędziach instalacyjnych. Posiadanie właściwych elementów stanowi podstawę, która pozwoli nam uniknąć niepotrzebnej straty czasu na ich poszukiwanie w trakcie montażu.
Wybór miejsca montażu ma znaczenie
Właściwe określenie miejsca montażu wymiennika ciepła to kolejny istotny krok w tym procesie. Upewnijmy się, że wybrane miejsce jest łatwo dostępne, co z pewnością ułatwi przyszłą konserwację i ewentualne naprawy. Przygotowując rury, powinniśmy poświęcić chwilę na ustalenie ich długości zgodnie z planem podłączenia. W przeciwnym razie, może nas czekać niewygodne manewrowanie w obszarze roboczym, co w znacznym stopniu wydłuży czas montażu.
Następnie zajmujemy się zamocowaniem wymiennika w wybranym miejscu. Warto wykorzystać odpowiednie elementy montażowe, aby zapewnić stabilność oraz eliminację luzów. Po odpowiednim przymocowaniu wymiennika przystępujemy do podłączenia rur. Pamiętajmy, by prawidłowo wpiąć je do otworów wymiennika, stosując uszczelki, które zapewnią szczelność połączeń.
Odpowiednia konfiguracja jest kluczowa
Nie możemy również zapomnieć o zamontowaniu zaworów, które będą umożliwiały kontrolę przepływu cieczy przez wymiennik. Użycie zaworów kulowych lub klapek zwrotnych to doskonały pomysł, który znacząco ułatwi przyszłą konserwację. Po zakończeniu montażu warto przeprowadzić dokładne testy, aby upewnić się, że wszystkie połączenia są szczelne, a wymiennik funkcjonuje prawidłowo. Troska o te detale zagwarantuje, że nasza instalacja będzie działać efektywnie przez długi czas, a my będziemy mogli cieszyć się jej zaletami bez niepotrzebnych problemów. Jak już zgłębiasz ten temat to sprawdź skuteczne metody uszczelniania dna basenu.
| Krok | Opis |
|---|---|
| Przygotowanie materiałów | Upewnij się, że masz wszystkie niezbędne materiały, takie jak wymiennik ciepła, rury (najlepiej miedziane lub ze stali nierdzewnej), uszczelki, zawory oraz narzędzia instalacyjne. |
| Wybór miejsca montażu | Wybierz miejsce, które jest łatwo dostępne, co ułatwi konserwację i naprawy. Ustal długości rur zgodnie z planem podłączenia. |
| Zamocowanie wymiennika | Przymocuj wymiennik w wybranym miejscu, używając odpowiednich elementów montażowych, aby zapewnić stabilność i eliminację luzów. |
| Podłączenie rur | Podłącz rury do otworów wymiennika, używając uszczelek, aby zapewnić szczelność połączeń. |
| Zamontowanie zaworów | Zamontuj zawory, które pozwolą na kontrolę przepływu cieczy przez wymiennik, wybierając zawory kulowe lub klapki zwrotne. |
| Testowanie instalacji | Po zakończeniu montażu przeprowadź testy, aby upewnić się, że wszystkie połączenia są szczelne, a wymiennik działa prawidłowo. |
Czy wiesz, że odpowiedni dobór materiałów do budowy wymiennika ciepła płytowego może znacząco wpłynąć na jego efektywność? Na przykład, rury miedziane mają doskonałe właściwości przewodzenia ciepła, przez co zapewniają lepszą wydajność niż rury ze stali nierdzewnej, ale są również droższe. Warto rozważyć zainwestowanie w materiały najwyższej jakości, aby poprawić efektywność energetyczną całego systemu.
Wybór i dobór odpowiedniego wymiennika ciepła – co musisz wiedzieć?
Wybór odpowiedniego wymiennika ciepła stanowi kluczowy krok w budowie skutecznego systemu grzewczego lub chłodzącego. Osobiście preferuję wymienniki płytowe, które, jak się okazuje, mają szerokie zastosowanie, od ogrzewania wody użytkowej po chłodzenie w przemyśle. Ważnym aspektem, który należy uwzględnić, jest dobór wymiennika, a decyzję w tej kwestii powinien podjąć doświadczony fachowiec, co pozwoli uniknąć problemów związanych z niedowymiarowaniem. Często niestety zbyt mocno koncentrujemy się na mocy nominalnej, a to powinno być mniej istotne niż powierzchnia wymiany grzewczej. Ignorowanie tego czynnika może w dłuższej perspektywie obniżyć efektywność całego systemu.
Osobiście uważam, że kluczowym czynnikiem, na który warto zwrócić uwagę, jest ciśnienie robocze, a także materiały, z których wykonany jest wymiennik. Większość modeli przeznaczonych do użytku domowego przystosowano do pracy w zakresie ciśnienia od 10 do 30 barów, co zazwyczaj wystarcza w standardowych instalacjach. Dlatego przed dokonaniem zakupu należy dokładnie zapoznać się z tabliczką znamionową wymiennika, gdzie można znaleźć istotne informacje, takie jak maksymalne ciśnienie oraz powierzchnię wymiany. Nie możemy także zapominać o filtrach, które powinny znajdować się przed wymiennikiem i chronić go przed zanieczyszczeniami.
Zrozumienie zasady przeciwprądu to klucz do sukcesu

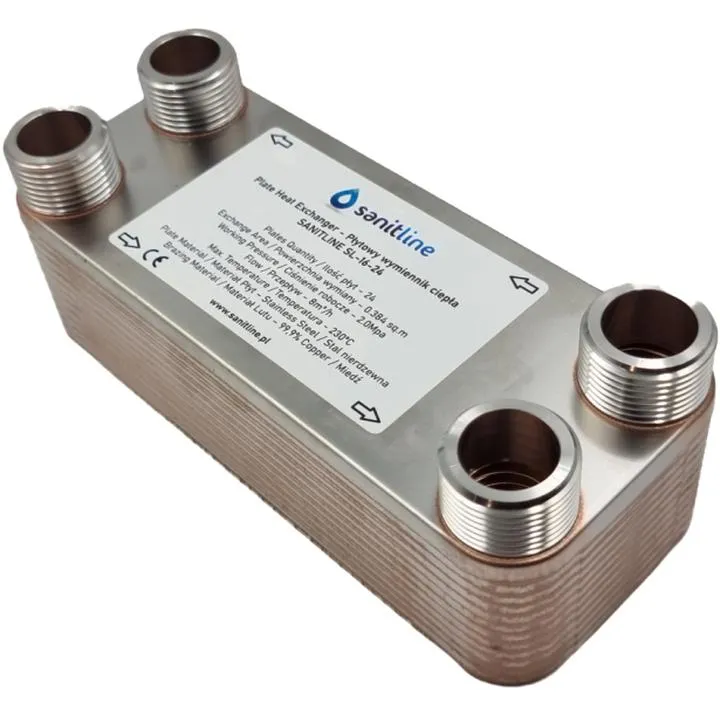

Podczas instalacji wymiennika warto pamiętać o zasadzie przeciwprądu, która oznacza, że media płynące w wymienniku muszą poruszać się w przeciwnych kierunkach. Ignorowanie tej zasady może spowodować znaczący spadek wydajności. Zdecydowanie warto zwrócić uwagę na strzałki umieszczone na tabliczce znamionowej, ponieważ mają one rzeczywiście duże znaczenie! Jeśli z jakiegoś powodu nie możemy podłączyć wymiennika zgodnie z oznaczeniem, zawsze możemy go odwrócić, jednak w takim przypadku konieczne będzie także zamienienie kierunku przepływu w obu kanałach.
Na zakończenie, nie możemy zapominać o prawidłowym mocowaniu wymiennika. Zamontowanie go w pozycji pionowej jest kluczowe, aby uniknąć zapowietrzenia, co może prowadzić do zatorów. Inwestowanie w dobre wsporniki oraz stabilne mocowanie to niewątpliwie krok w dobrą stronę. Jeżeli zależy nam na długotrwałej pracy systemu, warto również zadbać o regularne czyszczenie wymiennika oraz zastosować dodatkowe akcesoria, takie jak zawory odcinające i termometry, które umożliwią bieżącą kontrolę. Dzięki temu będziemy cieszyć się komfortem oraz oszczędnościami przez wiele lat.
Oto kluczowe aspekty, o których należy pamiętać przy instalacji wymiennika ciepła:
- Odpowiednie ciśnienie robocze
- Materiał wykonania wymiennika
- Filtry chroniące przed zanieczyszczeniami
- Zasada przeciwprądu
- Prawidłowe mocowanie w pozycji pionowej
Jak zachować efektywność energetyczną montując wymiennik ciepła?
Podczas montażu wymiennika ciepła kluczowym krokiem staje się zapewnienie odpowiedniego podłączenia. Wymienniki ciepła, jako sprzymierzeńcy w oszczędzaniu energii w naszych domach, działają efektywnie tylko wtedy, gdy właściwie je podłączymy i eksploatujemy. Warto zwrócić uwagę na parametry techniczne samego urządzenia w trakcie montażu, aby wymiennik mógł dostosować się do wymagań instalacji. Dobór urządzenia o odpowiednich parametrach nie tylko zwiększa efektywność energetyczną całego systemu, lecz także pozwala uniknąć kosztownych błędów podczas późniejszej eksploatacji.
Wśród najważniejszych zasad, które zawsze warto mieć na uwadze, znajdziemy zasadę przeciwprądu. To oznacza, że woda w wymienniku powinna płynąć w przeciwnych kierunkach. Ignorowanie tej zasady może prowadzić do niskiej wydajności instalacji, dlatego każdy montaż wymiennika należy przeprowadzać zgodnie z instrukcją. W razie wątpliwości dobrym pomysłem jest skonsultowanie się z fachowcem. Odpowiednia pozycja montażowa wymiennika także ma znaczenie — zaleca się montowanie go w pozycji pionowej, co ułatwia odpowietrzanie i zapewnia sprawną wymianę ciepła.
Podłączenie wymiennika zgodnie z zasadami filtracji ma kluczowe znaczenie
Nie możemy zapominać, że każdy wymiennik należy odpowiednio zabezpieczyć przed zanieczyszczeniami, dlatego montaż filtrów przed jego wejściem stanowi absolutną podstawę. Faktem jest, że cząstki brudu i kamienia mogą szybko zatykać kanały wymiennika, co prowadzi do jego uszkodzenia. Dodatkowe elementy, takie jak zawory odcinające, umożliwiają łatwe wyłączenie urządzenia od instalacji w razie konieczności serwisowania. Zdecydowanie lepiej być przygotowanym na wszelkie niespodzianki niż później borykać się z niepotrzebnymi problemami.
Montaż wymiennika ciepła nie sprowadza się jedynie do kwestii technicznych, lecz stanowi także inwestycję w efektywność energetyczną oraz komfort użytkowania. Prawidłowe podłączenie i dobrej jakości komponenty przyczynią się do oszczędności i długoterminowej niezawodności systemu grzewczego. Warto poświęcić czas na poznanie zasad instalacji oraz użytkowania, aby cieszyć się ciepłem w domu bez obaw o nadmierne koszty czy awarie. Z pewnością odczujemy pozytywne efekty tych działań!
Najczęstsze błędy przy podłączaniu wymienników ciepła i jak ich unikać
Instalacja wymienników ciepła często stanowi wyzwanie, które skutecznie zaprząta umysły wielu osób. Warto zwrócić uwagę, że najczęściej popełniane błędy często wydają się błahostkami, a jednak mają ogromny wpływ na efektywność całego systemu. Na przykład, jednym z największych faux pas bywa zignorowanie kierunku przepływu, który powinien przebiegać w systemie przeciwprądowym. Zainstalowanie wymiennika w przeciwną stronę niż wskazówki na tabliczce znamionowej może doprowadzić do sytuacji, w której wymiennik nie efektywnie przekazuje ciepło, co w rezultacie z pewnością odbije się na wysokości rachunków za energię!
Innym często spotykanym błędem pozostaje sposób montażu wymiennika. Każdy z nas stara się zamontować go jak najprościej, jednak montaż w pozycji poziomej praktycznie uniemożliwia prawidłowe odpowietrzenie. Problem z gromadzeniem powietrza może prowadzić do awarii wymiennika. Choć na początkowym etapie instalacji wszystko może wyglądać w porządku, po pewnym czasie mogą wystąpić poważniejsze problemy, które będą wymagały kosztownej naprawy. Dlatego niezwykle istotne pozostaje, aby wymiennik ciepła zainstalować w pozycji pionowej. Dzięki temu zapewniamy nie tylko właściwe odpowietrzenie, ale również lepszą wymianę ciepła.
Prawidłowy dobór komponentów i filtracja to podstawa
Kiedy zastanawiam się nad najczęstszymi błędami, nie mogę pominąć kwestii doboru odpowiednich komponentów. Wybór wymiennika, który "na oko" wydaje się odpowiedni, po prostu nie wystarczy. Niejednokrotnie obserwuję, jak osoby dobierają moc wymiennika na poziomie mocy kotła, co w dłuższej perspektywie może prowadzić do problemów z wydajnością. Prawidłowy dobór powinien uwzględniać różnice w temperaturach roboczych oraz powierzchnię wymiany. Dodatkowo pamiętajmy o filtrach – ich obecność przed wymiennikiem jest absolutnie niezbędna, aby chronić go przed zanieczyszczeniami z instalacji.
- Dobór odpowiedniej mocy wymiennika.
- Uwzględnienie różnic w temperaturach roboczych.
- Sprawdzenie powierzchni wymiany.
- Zainstalowanie filtrów przed wymiennikiem.
Powyższa lista zawiera kluczowe czynniki, które należy uwzględnić przy doborze wymienników ciepła oraz ich komponentów. Pozostając przy temacie, sprawdź, jakie są koszty pompy ciepła dla domu 100 m2.
Podsumowując, unikanie typowych błędów podczas podłączania wymienników ciepła w dużej mierze sprowadza się do posiadania solidnej wiedzy oraz skrupulatności na etapie instalacji. Prawidłowy kierunek przepływu, odpowiednia pozycja montażu czy dobór komponentów stanowią kluczowe aspekty, które wpływają na długowieczność oraz efektywność całego systemu grzewczego. Jeśli lubisz tę tematykę, sprawdź, jakie są kluczowe informacje o kosztach montażu parapetu. Warto zainwestować czas w staranne zaplanowanie oraz wykonanie instalacji, aby cieszyć się komfortem ciepłego domu przez długie lata!
